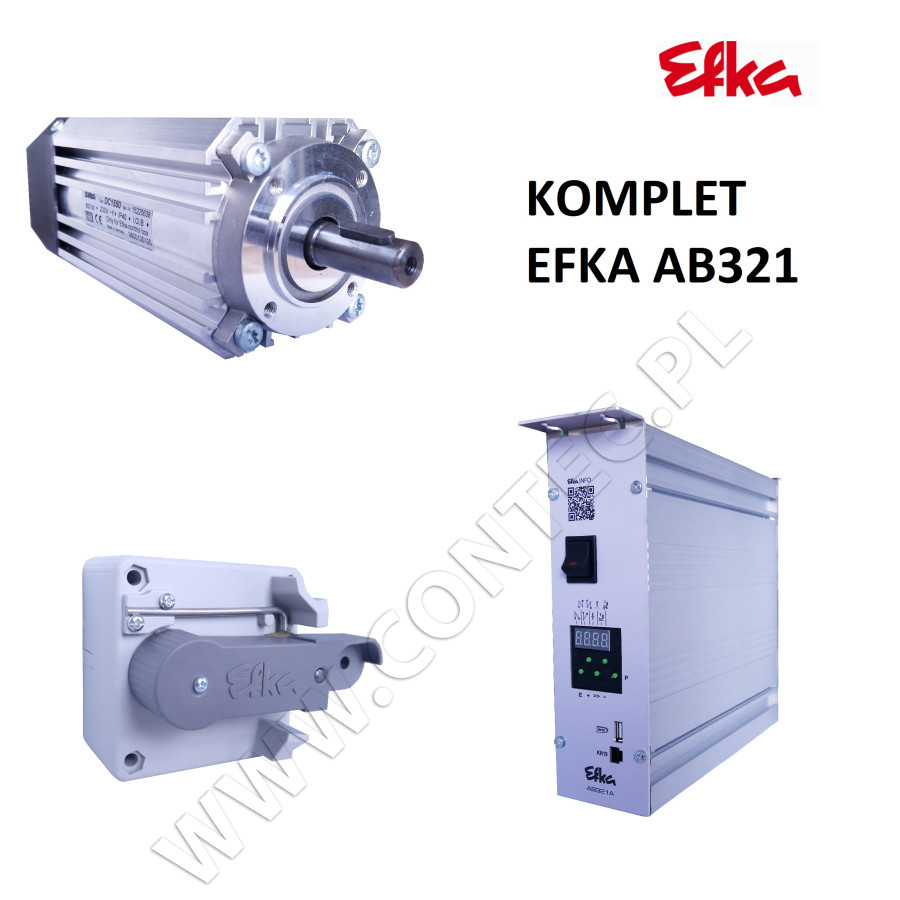

Kompletny zestaw Efka : sterownik AB321+ silnik DC1550+ zadajnik EB401
Wydajny bezszczotkowy silnik prądu stałego w kompaktowej obudowie do montażu pod blatem stołu z użyciem zestawu montażowego lub kołnierza z zintegrowanym enkoderem i wentylatorem. Zastosowanie do średnio ciężkich i ciężkich maszyn szwalniczych.
Używane sterowania: AB600A, AB611A, AB620A, AB321A, AB386C, AB425S, DA321G
Dane techniczne:
| Zakres mocy: |
550-1800 W |
| Napięcie sieciowe: |
230 VAC (180 V-250 V) |
| Maksymalna ilość obrotów: |
4500 min-1 |
| Nominalny moment obrotowy: |
1,9 Nm |
| Max. moment obrotowy: |
8 Nm |
| Moment bezwładności: |
0,9 kgcm2 |
| Długość: |
185,5 mm |
| Kołnierz mocujący: |
80 x 75 mm2 |
| Waga: |
3,120 kg |
| Klasa izolacji: |
B |
| Rodzaj ochrony: |
IP40 |
| Czop końcowy wału: |
cylindryczny ∅14k6 |
| Pozycjoner enkoder, zintegrowany: |
512 impulsów/obrót |
W pełni funkcjonalne sterowanie dla ciężkich maszyn szwalniczych z podnoszeniem stopki, przejściem przez grube szwy, obcinakiem nici i ryglowaniem szwu.
Funkcjonalnie rozszerzony poprzez dołączenie sterowania krokowego SM210A. Dodatkowo programowalny z kompilatorem C200.
Funkcje i zastosowane silniki:
- Do stebnówek z podnoszeniem stopki, obcinakiem nici, luzowaniem napięcia nici, przestawieniem skoku i ryglowaniem
- Do maszyn do szycia ściegiem łańcuszkowym z podnoszeniem stopki, ocinakiem nici i zagęszczeniem ściegu
- Przyłącze do sterowania silnika krokowego SM210A
- Dopasowane do indywidualnych potrzeb klienta programowanie z kompilatorem C200
- Technologia Flash, nie eprom
- Przyłącze do karty pamięci USB
- Działanie pedału przez analogowy zadajnik EB401
- Odporne na zwarcie wyjścia sygnałowe z zabezpieczeniem przeciążeniowym
- 13 wyjść i 10 wejść
- Oddzielne przyłączenie wyłącznika kolanowego
- Uniwersalny montaż nad i pod blatem stołu
- Napęd z paskiem klinowym albo paskiem zębatym
- Opcjonalnie urządzenia V810, V820, V850 i V900
- Silnik: DC1550
Efka Zadajnik EB401
Ten analogowy zadajnik pracuje bezstopniowo. Jego charakterystyka jest programowalna przez ustawianie parametrów z bezstopniowej na 12-, 24-i 60 stopniową. Podłaczenie do sterowania za pomoca kabla o długości ok. 1,6 m. Przez dostraczony materiał montazowy możliwy jest elastyczny montaz maszyny szwalniczej.
Kompatybilny z: AB600A, AB611A, AB620A, AB221A, AB321A, AB425S, DA321A
